产品中心PRODUCT

联系我们contact us

全国咨询热线13961644494

侯经理：13961644494

范经理：18961605123

李经理：13816619974

电话：0510-86899996

传真：0510-86896399

地址：江苏江阴市周庄镇周山路261号厂内

工模钢: 分享至：

5CrNiMo

1 用途

5CrNiMo钢和5CrMnMo钢一样都是传统的热段模具钢，是一种低耐热高韧性热作模具钢，多用来制造大、中型锻模。

2 特性

5CrNiMo钢具有十分良好的强韧性，同时具有良好的强度和高耐磨性，室温力学性能与500~600℃时几乎相同，在加热到500℃时，仍能保持300HBS左右的硬度。由于5CrNiMo钢中含有Mo，因而对回火脆性并不敏感，但由于碳化物形成元素含量低，二次硬化效应微弱，所以热稳定性不高。5CrNiMo钢具有十分良好的淬透性。300mm×400mm×300mm的大块钢料，经820℃油淬和560℃回火后，断面各部分的硬几乎一致。

3 类似钢号

标准	中国 GB	美国 ASTM	日本 JIS	德国 DIN	日立
牌号	5CrNiMo	L6	SKT4	W-Nr 1.2713	DM

4 主要成分(%)

C	Ni	Mo	Cr	Mn	Si	P	S
0.50~0.60	1.40~1.80	0.15~0.30	0.50~0.80	0.50~0.80	≤0.40	≤0.030	≤0.030

5 交货硬度

退火状态：≤241HB

6 交货状态

退火状态交货

7 可供规格

热轧扁钢：厚度：12mm - 130mm ; 宽度：200mm – 810mm

圆钢 : 规格 5 – 600mm

产品尺寸未尽，其他供货规格请电询021-59560818。

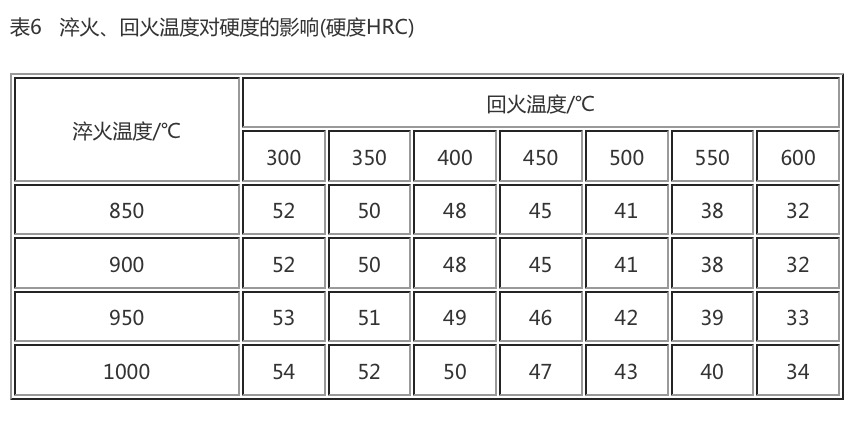

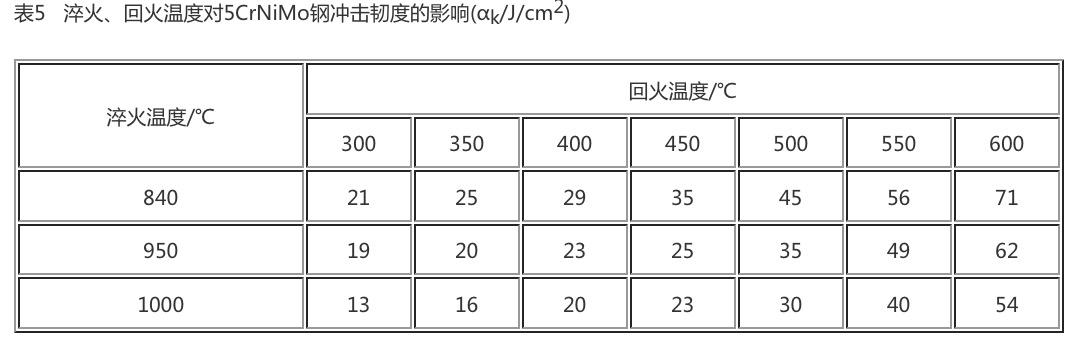

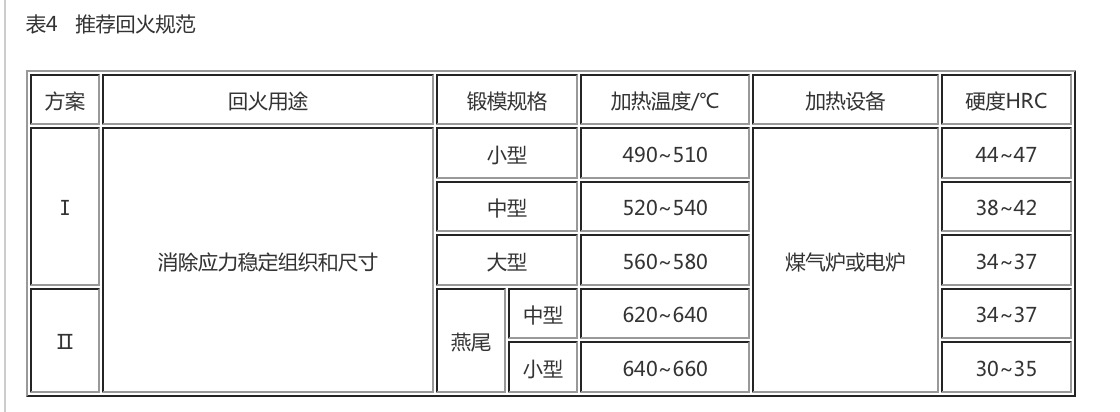

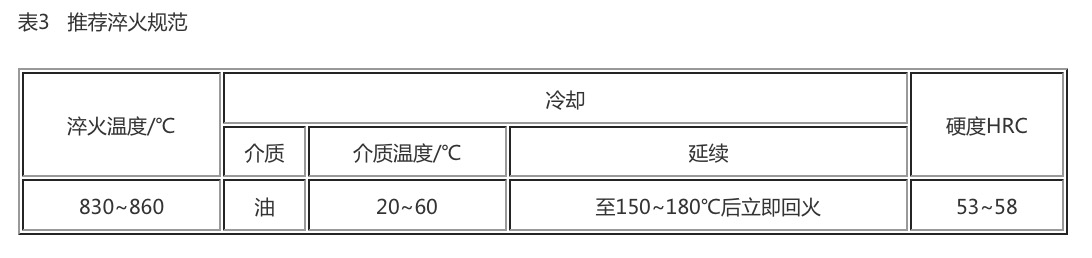

8 建议热处理方式

1)淬火规范见表3;2)回火规范见表4。回火后均需油冷，以防回火脆性的产生，为了消除油冷时产生的应力，可在160~180℃再回火一次。特别注意5CrNiMo、5CrMnMo这两类钢无论淬火还是回火都不能在油在冷到室温，否则容易开裂。表6为淬火、回火温度对硬度的影响。3)高温淬火、回火工艺。近年来研究表明：随着淬火温度的提高，5CrNiMo钢的组织以板条状马氏体为主，而板条状马氏体比针状马氏体具有更高的韧性，同时钢中的碳化物更充分溶解，使钢的一系列性能发生变化，断裂韧度有所提高，抗回火能力和热稳定性也得到提高。淬火温度提高后，能推迟热疲劳裂纹的产生，但超过900℃加热淬火，冲击韧度开始下降。实践证明，高温淬火后模具的使用寿命有不同程度的提高。高温淬火温度为890~910℃，油冷，淬火硬度为61.5HRC。淬火后组织为板条马氏体+体积分数为9.2%左右的残留奥氏体，晶粒度为7~8级。回火温度为420~550℃，回火2次，硬度为38~47HRC。4)等温淬火工艺。热锻模加热油淬，当模具表面温度冷到150~200℃时，即带温转入280~300℃的等温槽，保温2~3h。由于淬火时先获得少量马氏体+下贝氏体+残留奥氏体组织，回火后马氏体转变为下贝氏体组织。该工艺减少了模具的开裂，模具的使用寿命显著提高。例如5CrNiMo钢法兰盘模具，普通淬火模具寿命是8500件，等温淬火模具寿命为13000件。
